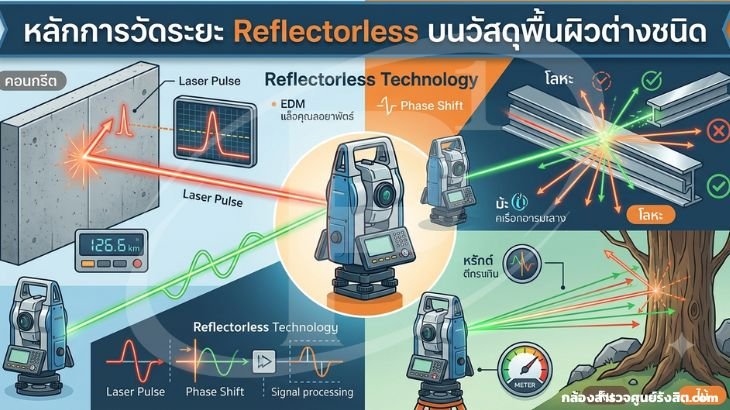

หลักการวัดระยะ Reflectorless บนวัสดุพื้นผิวต่างชนิด

การวัดระยะแบบไร้ปริซึม (Reflectorless EDM) ช่วยให้ช่างสำรวจเก็บค่าจุดที่เข้าถึงยาก เช่น ยอดเสา ผนังอาคารสูง หรือหน้าผา ได้โดยไม่ต้องนำปริซึม (Prism) ไปวางที่เป้าหมาย อย่างไรก็ตาม คุณภาพของระยะที่วัดได้ไม่ได้ขึ้นกับตัวกล้องเพียงอย่างเดียว แต่ถูกกำหนดโดยลักษณะทางกายภาพของวัสดุพื้นผิวที่ลำแสงไปตกกระทบ การเข้าใจหลักการสะท้อนแสงจึงเป็นพื้นฐานสำคัญต่อการประเมินความน่าเชื่อถือของข้อมูล

1. หลักการสะท้อนแสงและสมการสมดุลพลังงาน

กล้องประมวลผลรวม (Total Station) แบบ Reflectorless ส่วนใหญ่ใช้หลักการวัดด้วยคลื่นแสงเลเซอร์ที่ตกกระทบพื้นผิวแล้วสะท้อนกลับเข้าสู่ตัวรับสัญญาณ (Receiver) ปริมาณพลังงานที่ส่งไปจะถูกแบ่งออกเป็นสามส่วนตามกฎอนุรักษ์พลังงาน เขียนเป็นสมการได้ดังนี้

ρ + α + τ = 1

โดยที่ ρ (Reflectance) คือสัดส่วนพลังงานที่สะท้อนกลับ α (Absorptance) คือสัดส่วนที่ถูกดูดกลืน และ τ (Transmittance) คือสัดส่วนที่ทะลุผ่านวัสดุ พื้นผิวที่มีค่าการสะท้อนแบบกระจาย (Diffuse Reflectance หรือ albedo) สูง เช่น ผนังปูนฉาบสีอ่อน จะคืนสัญญาณกลับมาในทุกทิศทางอย่างเพียงพอให้ตัวรับประมวลผลได้ ขณะที่พื้นผิวสะท้อนแบบกระจกเงา (Specular) เช่น กระจกหรือโลหะขัดเงา จะสะท้อนลำแสงออกไปในทิศทางเดียวตามมุมตกกระทบ ทำให้พลังงานที่กลับเข้าตัวรับน้อยหรือเพี้ยน

ข้อควรระวัง: เมื่อยิงเลเซอร์ตั้งฉากกับกระจกหรือโลหะมันวาว ลำแสงอาจสะท้อนกลับแรงเกินจริงและทำให้ระยะสั้นกว่าความเป็นจริง หรือเมื่อยิงเฉียงอาจไม่ได้สัญญาณกลับเลย

2. อิทธิพลของชนิดวัสดุต่อระยะและความแม่นยำ

วัสดุแต่ละชนิดให้ค่า albedo และพฤติกรรมการสะท้อนต่างกัน จึงส่งผลต่อระยะสูงสุดที่วัดได้และความแม่นยำ

1. คอนกรีต/ปูนฉาบสีอ่อน: เป็นพื้นผิวอุดมคติสำหรับ Reflectorless เพราะสะท้อนแบบกระจายสม่ำเสมอ ให้ระยะวัดได้ไกลและค่าเสถียร
2. ไม้และอิฐ: สะท้อนได้ดีปานกลาง แต่พื้นผิวหยาบหรือมีรูพรุนอาจทำให้จุดเล็ง (Spot) กระจายและระยะแกว่งเล็กน้อย
3. โลหะขัดเงา/สแตนเลส: สะท้อนแบบ Specular เสี่ยงต่อค่าผิดพลาดสูง ควรเลี่ยงการยิงตั้งฉากและตรวจค่าซ้ำ
4. กระจกและผิวโปร่งแสง: ค่า τ สูงทำให้ลำแสงทะลุผ่าน วัดระยะถึงวัตถุด้านหลังแทน ไม่ควรใช้ Reflectorless
5. พื้นผิวสีเข้ม/ดำด้าน: ดูดกลืนพลังงานมาก (α สูง) ระยะวัดสูงสุดลดลงอย่างชัดเจน

ช่วงสมรรถนะของผู้ผลิตหลัก (เช่น Leica, Topcon, Sokkia, Trimble, Nikon) ระบุระยะ Reflectorless ทั่วไปประมาณ 500 ถึงมากกว่า 1,000 เมตรบนเป้ามาตรฐาน Kodak Gray Card 90% และความแม่นยำการวัดระยะแบบไร้ปริซึมอยู่ในช่วงราว 2 มม. + 2 ppm ถึง 3 มม. + 2 ppm ทั้งนี้ค่าจริงจะลดลงตามชนิดพื้นผิวและมุมตกกระทบ

3. ปัจจัยภายนอกและการควบคุมคุณภาพ

นอกจากชนิดวัสดุ มุมตกกระทบ (Angle of Incidence) ขนาดจุดเลเซอร์ที่ขยายตามระยะ (Beam Divergence) และสภาพบรรยากาศ ล้วนมีผลต่อค่าที่อ่านได้ การตั้งค่าแก้ชั้นบรรยากาศ (Atmospheric Correction, ppm) ที่ถูกต้องช่วยลดความคลาดเคลื่อนเชิงระบบ (Systematic Error) ได้

ตามแนวทางการทดสอบความถูกต้องของระยะใน ISO 17123-4 ซึ่งเป็นมาตรฐานสำหรับ EDM ควรมีการตรวจสอบกล้องบนแนวฐาน (Baseline) ที่ทราบระยะอ้างอิงเป็นระยะ เพื่อยืนยันว่าความคลาดเคลื่อนยังอยู่ในเกณฑ์ผู้ผลิต

Tolerance/แนวทางปฏิบัติ: ควรยิงซ้ำอย่างน้อย 2 ครั้งต่อจุดบนพื้นผิวที่ไม่แน่ใจ และเปรียบเทียบกับการวัดด้วยปริซึมเมื่อเข้าถึงได้ หากค่าต่างกันเกินสเปกความแม่นยำของกล้อง ให้สงสัยอิทธิพลของพื้นผิวหรือมุมตกกระทบทันที
