การตั้งค่า Station & Back Sight ก่อนใช้ S-O Line ใน Total Station

การตั้งค่า Station และ Back Sight ก่อนใช้ S-O Line ใน Total Station

     ก่อนที่งานวางผัง (Set Out) ด้วยโปรแกรม S-O Line (Set Out Line) ในกล้อง Total Station จะเริ่มต้นขึ้นได้นั้น สิ่งสำคัญที่สุดคือการจัดเตรียม "รากฐาน" ให้กับกล้องนั่นเอง การตั้งค่า Station (จุดตั้งกล้อง) และ Back Sight (จุดอ้างอิงทิศทาง) เป็นสองขั้นตอนพื้นฐานที่ขาดไม่ได้ ซึ่งเปรียบเสมือนการบอกให้กล้องทราบว่า "ฉันอยู่ตรงไหน และทิศอ้างอิงของฉันอยู่ที่ใด" เพื่อให้กล้องสามารถทำงานในระบบพิกัดจริงบนภาคสนามได้อย่างถูกต้อง

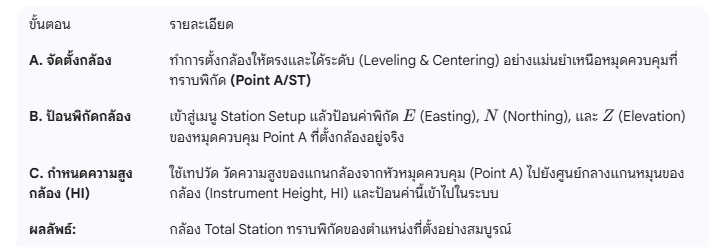

1. การตั้งค่า Station (การระบุตำแหน่งกล้อง)

   การตั้งค่า Station คือกระบวนการที่ทำให้กล้อง Total Station ทราบพิกัดตำแหน่งที่มันตั้งอยู่จริง ซึ่งเป็นหัวใจของการเชื่อมโยงงานสำรวจเข้ากับระบบพิกัดของโครงการ

   ขั้นตอนหลัก

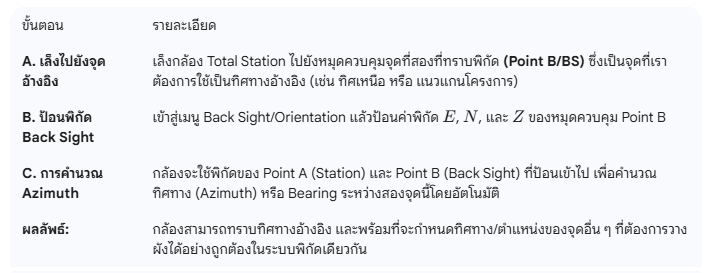

2. การตั้งค่า Back Sight (การกำหนดทิศทางอ้างอิง)

   เมื่อกล้องทราบว่ามันอยู่ตรงไหนแล้ว ขั้นตอนต่อไปคือการกำหนดทิศทางอ้างอิง เพื่อให้กล้องสามารถคำนวณทิศทาง (Azimuth) ไปยังจุดอื่น ๆ ได้อย่างถูกต้องแม่นยำ

   ขั้นตอนหลัก

เชื่อมต่อสู่โปรแกรม S-O Line

   เมื่อทั้งสองขั้นตอนเสร็จสมบูรณ์ Total Station จะถูก "ผูกติด" อย่างแน่นแฟ้นเข้ากับระบบพิกัดของโครงการแล้ว และถือว่าอยู่ในสถานะพร้อมทำงาน (Ready to Stake Out) ผู้ปฏิบัติงานสามารถเข้าสู่โปรแกรม S-O Line ได้ทันที เพื่อป้อนพิกัดของแนวเส้นหลัก (Point Start และ Point End) ที่ต้องการวางผัง โดยกล้องจะนำข้อมูลตำแหน่งและทิศทางที่ตั้งค่าไว้มาใช้ในการคำนวณระยะทางและทิศทางในการนำทางผู้สำรวจไปยังจุด Station และ Offset ที่ต้องการบนภาคสนาม

     การตั้งค่า Station และ Back Sight ที่ถูกต้องถือเป็นกุญแจสำคัญสู่ความสำเร็จของงานวางผังใด ๆ หากสองขั้นตอนแรกนี้ผิดพลาด แม้แต่การใช้โปรแกรม S-O Line ที่ดีที่สุดก็จะให้ผลลัพธ์ที่ไม่ตรงตามแบบแปลนได้
