ฟองกลม vs ฟองยาว สองเครื่องมือปรับระดับที่ขาดไม่ได้ในกล้องสำรวจ

ฟองกลม vs ฟองยาว สองเครื่องมือปรับระดับที่ขาดไม่ได้ในกล้องสำรวจ

     การตั้งกล้องวัดมุม (Theodolite) หรือกล้อง Total Station ให้ได้ระนาบที่ขนานกับพื้นผิวโลกอย่างสมบูรณ์แบบ ช่างสำรวจจำเป็นต้องใช้หลอดระดับน้ำ 2 ชนิดควบคู่กัน คือ "ฟองกลม" (Circular Vial) และ "ฟองยาว" (Plate Vial) ซึ่งมีบทบาทและความละเอียดที่แตกต่างกันตามลำดับขั้นตอนดังนี้

1. ฟองกลม (Circular Vial) | สำหรับปรับระดับขั้นต้น (Rough Leveling)

• ลักษณะ : เป็นกระเปาะแก้วทรงกลม มีเส้นวงกลมตรงกลางบอกศูนย์

• ความละเอียด : ต่ำถึงปานกลาง (หน่วยวัดความเอียงเป็นลิปดา)

• หน้าที่ : ใช้เมื่อเริ่มตั้งกล้อง โดยผู้สำรวจจะ ยืด-หดขาตั้งกล้อง (Tripod Legs) ทีละขา เพื่อดึงตัวกล้องที่เอียงมากๆ ให้กลับเข้ามาใกล้เคียงระนาบระดับพื้นดินโดยเร็วที่สุด

2. ฟองยาว (Plate Vial) | สำหรับปรับระดับขั้นละเอียด (Fine Leveling)

• ลักษณะ : เป็นหลอดแก้วทรงกระบอกยาว มีขีดแบ่งสเกลเป็นช่องเท่าๆ กัน

• ความละเอียด : สูงมาก (หน่วยวัดความเอียงเป็นฟิลิปดา) ไวต่อความเอียงมากกว่าฟองกลมหลายสิบเท่า

• หน้าที่ : ใช้หลังจากฟองกลมเข้าเซนเตอร์แล้ว โดยช่างจะ หมุนควงปรับระดับฐานกล้อง (Foot Screws) ทั้ง 3 ปุ่ม เพื่อล็อกแกนดิ่งของกล้องให้ตั้งฉากกับแรงโน้มถ่วงโลกอย่างสมบูรณ์แบบ หมุนกล้องไปทิศทางไหนฟองต้องอยู่ตรงกลางสเกล

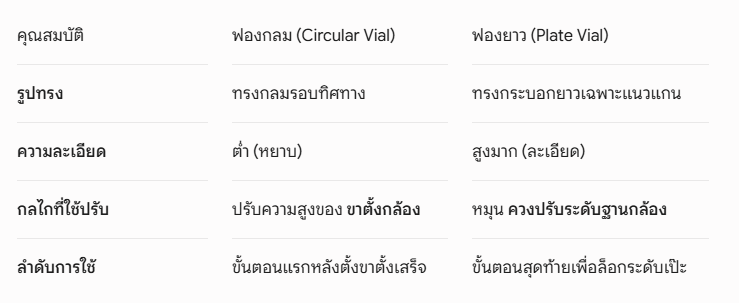

ตารางสรุปความแตกต่าง
