กล้องสำรวจ กับงานสำรวจภูมิประเทศ (Topographic Survey)

 กล้องสำรวจ กับงานสำรวจภูมิประเทศ (Topographic Survey)

     กล้องสำรวจ (Surveying Instruments) มีบทบาทสำคัญอย่างมากใน งานสำรวจภูมิประเทศ (Topographic Survey) เพราะเป็นเครื่องมือหลักในการวัดระยะ มุม และระดับ เพื่อให้ได้ข้อมูลความสูง ความชัน และตำแหน่งของจุดต่าง ๆ บนพื้นผิวโลก เพื่อนำไปสร้าง แผนที่ภูมิประเทศ (Topographic Map) ที่มีเส้นชั้นความสูง (Contour Lines) และข้อมูลภูมิประเทศอย่างละเอียด

 ความสัมพันธ์ระหว่าง “กล้องสำรวจ” กับ “งานสำรวจภูมิประเทศ”

 วัตถุประสงค์ของงานสำรวจภูมิประเทศ

• เก็บข้อมูลตำแหน่งจุดต่าง ๆ บนพื้นที่จริง เช่น ถนน คูคลอง ต้นไม้ อาคาร ความสูงต่ำ

• ใช้เพื่อวางแผนและออกแบบงานก่อสร้าง เช่น ถนน เขื่อน ระบบระบายน้ำ

• ใช้สร้างแผนที่ภูมิประเทศแบบ 2D หรือ 3D

 กล้องสำรวจที่ใช้ในงาน Topographic Survey

1. กล้อง Total Station

• ใช้วัด ระยะทาง, มุมราบ, มุมดิ่ง และสามารถคำนวณพิกัด (X, Y, Z) ได้

• เหมาะที่สุดสำหรับเก็บจุดภูมิประเทศอย่างละเอียด

• เชื่อมต่อกับโปรแกรมทำแผนที่ได้ เช่น AutoCAD, Civil 3D

2. กล้องวัดระดับ (Auto Level / Digital Level)

• ใช้วัด ความสูง (ระดับ) ระหว่างจุดต่าง ๆ

• ใช้ร่วมกับไม้สต๊าฟ เพื่อเก็บค่าระดับที่แม่นยำ

• เหมาะสำหรับพื้นที่เรียบหรือเก็บโปรไฟล์ความสูง

3. GPS/GNSS Receiver

• ใช้เก็บพิกัดตำแหน่งจุดด้วยสัญญาณดาวเทียม

• เหมาะสำหรับพื้นที่กว้างหรือที่ต้องการระบบพิกัดภูมิศาสตร์

• แบบ RTK (Real-time Kinematic) ให้ความแม่นยำสูงระดับเซนติเมตร

4. Drone / UAV (พร้อมกล้องถ่ายภาพ)

• ถ่ายภาพทางอากาศจากมุมสูง

• ใช้สร้างแบบจำลองภูมิประเทศ 3 มิติ (Digital Elevation Model)

• ประหยัดเวลาหากพื้นที่กว้างหรือเข้าถึงยาก


 ขั้นตอนการใช้กล้องในงานสำรวจภูมิประเทศ

1. เตรียมจุดควบคุม (ใช้ GPS หรือ Total Station วางจุดอ้างอิง)

2. ตั้งกล้องสำรวจ ที่ตำแหน่งคงที่ และทำการสอบทิศทาง

3. เก็บข้อมูลจุดภูมิประเทศ โดยเล็งไปยังจุดต่าง ๆ เช่น เนิน, จุดต่ำ, อาคาร ฯลฯ

4. นำข้อมูลเข้าสู่คอมพิวเตอร์ เพื่อประมวลผลเป็นแผนที่หรือแบบจำลอง

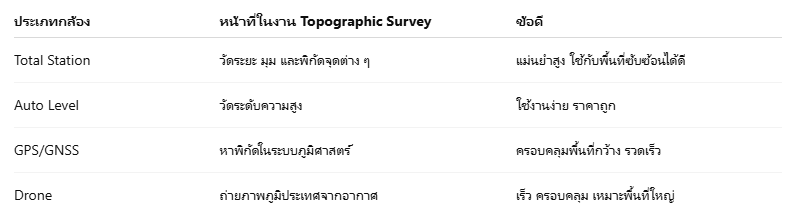

 สรุป
