   ประเภทของกล้องสำรวจ (Survey Instruments) สามารถแบ่งออกได้ตามวัตถุประสงค์และหลักการทำงานของเครื่องมือ โดยทั่วไปจะแบ่งได้เป็น 5 ประเภทหลัก ดังนี้

1. กล้องวัดระดับ (Level Instrument)

  ใช้สำหรับวัดระดับความสูง (Elevation) ระหว่างจุดต่าง ๆ

ประเภทย่อย

• Dumpy Level – แบบดั้งเดิม ใช้มือหมุนปรับ

• Automatic Level – มีระบบปรับแนวระนาบอัตโนมัติ

• Digital Level – แสดงค่าด้วยระบบดิจิทัล ใช้งานร่วมกับ Staff Bar Code

ตัวอย่างงาน

• งานถมดิน ปรับพื้นที่

• ตรวจสอบความสูงในการเทคอนกรีต

• สำรวจแนวคลอง ฝาย ถนน


 2. กล้องวัดมุม (Theodolite)

  ใช้วัดมุมราบ (Horizontal Angle) และมุมดิ่ง (Vertical Angle)

ประเภท

• Vernier Theodolite – อ่านค่าด้วยตาและสเกล

• Digital Theodolite – อ่านค่ามุมจากหน้าจอดิจิทัล

ตัวอย่างงาน

• วางผังอาคาร แนวรั้ว ถนน

• ใช้ในงานวัดแปลงที่ดิน

• สำรวจแนวโครงสร้างเสาไฟฟ้า ท่อ ฯลฯ

 3. กล้อง Total Station

  เป็นการรวมฟังก์ชันของกล้องวัดมุม + เครื่องวัดระยะทาง (EDM)

ความสามารถ

• วัดมุม + ระยะ + คำนวณพิกัด XYZ ได้

• เก็บข้อมูลสำรวจลงหน่วยความจำ

• ส่งข้อมูลเข้าโปรแกรม CAD, Civil 3D ฯลฯ

ตัวอย่างงาน

• สำรวจภูมิประเทศ

• งานวางโครงสร้างอาคาร ถนน สะพาน

• งานควบคุมโครงการก่อสร้าง

 4. กล้อง GPS / GNSS Survey

  ใช้สัญญาณดาวเทียมในการหาตำแหน่งพิกัดภูมิศาสตร์

ประเภท

• Handheld GPS – ความแม่นยำหลักเมตร

• Differential GPS (DGPS) – ความแม่นยำระดับเดซิเมตร

• RTK GPS – ความแม่นยำระดับเซนติเมตร

ตัวอย่างงาน

• ทำแผนที่ภูมิประเทศ

• งานสำรวจผังเมือง หรือที่ดินเกษตร

• งานสำรวจพิกัดท่าเรือ เขื่อน สนามบิน

 5. กล้องเลเซอร์สแกนเนอร์ (3D Laser Scanner)

  ใช้เลเซอร์ยิงจุดเพื่อเก็บข้อมูลพื้นผิวในรูปแบบ 3 มิติ (Point Cloud)

ความสามารถ

• เก็บรายละเอียดพื้นผิวจำนวนมากในเวลาสั้น

• สร้างแบบจำลอง 3 มิติของอาคารหรือพื้นที่จริง

• เชื่อมต่อกับซอฟต์แวร์ BIM หรือ Revit

ตัวอย่างงาน

• งานบูรณะโบราณสถาน

• งานออกแบบทางวิศวกรรมย้อนกลับ (Reverse Engineering)

• งานก่อสร้างอาคารขนาดใหญ่ที่ซับซ้อน

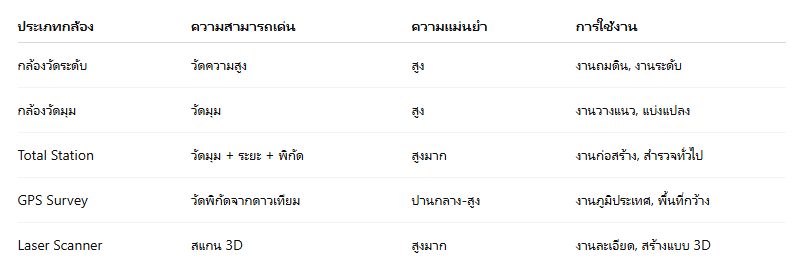

 สรุปเปรียบเทียบการใช้งาน
