การกล้องสำรวจกับการจัดทำแผนที่เส้นสายไฟฟ้า

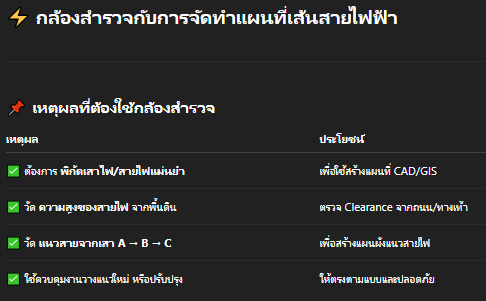

การใช้ กล้องสำรวจ ในการจัดทำ แผนที่เส้นสายไฟฟ้า เป็นขั้นตอนสำคัญสำหรับงานด้านวิศวกรรมโยธา, ระบบสาธารณูปโภค, และการวางผังเมือง เพราะเส้นสายไฟฟ้า—ทั้งแรงสูง แรงต่ำ หรือสายสื่อสาร—ต้องมีข้อมูลพิกัดที่แม่นยำทั้ง แนวราบ (X,Y) และ ระดับความสูง (Z) เพื่อป้องกันการชน, จัดทำฐานข้อมูล GIS, และใช้ในงานซ่อมบำรุงในอนาคต

อุปกรณ์ที่ใช้
กล้อง Total Station หรือ GNSS RTK
ขาตั้งกล้อง + ปริซึม
ไม้สต๊าฟ (สำหรับระดับ)
เครื่องบันทึกข้อมูลหรือโปรแกรม CAD/GIS
แบบฟอร์มเก็บค่าพิกัด

ขั้นตอนการจัดทำแผนที่เส้นสายไฟฟ้า
1. สำรวจจุดตั้งเสาไฟทุกต้น ตั้งกล้องและวัดพิกัด X, Y, Z ของแต่ละต้นเสา หากใช้ GNSS → บันทึกค่าพิกัดด้วย RTK
2. บันทึกความสูงของสายไฟ วัดด้วยกล้อง Total Station → เล็งที่จุดต่ำสุดของสาย หรือใช้ไม้สต๊าฟพาดแล้วยิงระดับ → เพื่อหา Clearance
3. วัดระยะและทิศทางของแนวสาย ใช้มุมราบและระยะทางระหว่างเสา สร้าง Line ใน CAD/GIS ที่ตรงแนวจริง
4. เพิ่มจุดอ้างอิง เช่น ตู้คอนโทรล, หม้อแปลง, จุดแยกสาย วัดพิกัดและถ่ายรูปประกอบเพื่อใช้ในแผนที่
5. ป้อนข้อมูลลงในโปรแกรมสร้างแผนที่ เช่น AutoCAD, QGIS, ArcGIS, หรือโปรแกรมเฉพาะของการไฟฟ้า

✅ สรุป
กล้องสำรวจ เช่น Total Station เป็นเครื่องมือสำคัญในการจัดทำแผนที่เส้นสายไฟฟ้า เพราะช่วยให้:
ได้ข้อมูลพิกัดและระดับที่แม่นยำ
สร้างแผนผังได้ถูกต้อง
วางแผนงานก่อสร้าง / ซ่อมบำรุง / ปรับปรุงระบบไฟฟ้าได้มีประสิทธิภาพ
