ความรู้เบื้องต้นเกี่ยวกับกล้องวัดมุม (Theodolite)
กล้องวัดมุม (Theodolite) เป็นเครื่องมือที่ใช้ในการวัดมุมในแนวราบ (Horizontal Angle) และแนวดิ่ง (Vertical Angle) อย่างแม่นยำ โดยใช้ในงานสำรวจภาคสนาม, งานก่อสร้าง, การวางแนวเสา, อาคาร, ถนน ฯลฯ
หน้าที่หลักของกล้องวัดมุม
- วัดมุมราบ (ระหว่างสองจุดในแนวนอน)
- วัดมุมดิ่ง (วัดความเอียงของเป้าหมายในแนวดิ่ง)
- ใช้ในการตั้งแนวตรง เช่น แนวฐานราก, แนวผนัง, แนวเสา
- ใช้เป็นฐานในการสร้างจุดควบคุมเชิงมุมในงานสำรวจ

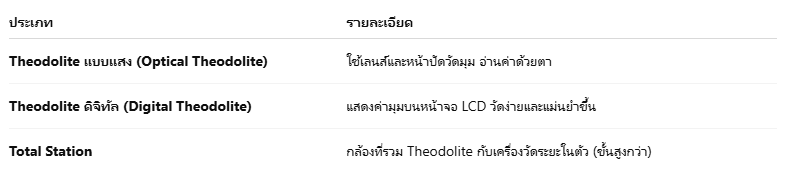

ประเภทของกล้องวัดมุม
ส่วนประกอบหลักของกล้องวัดมุม
- กล้องเล็ง (Telescope): ใช้เล็งเป้า
- จานองศา (Graduated Circle): สำหรับอ่านค่ามุม
- ระดับฟองน้ำ (Spirit Level): ใช้ปรับระดับกล้อง
- ฐานกล้อง (Base Plate): เชื่อมกับขาตั้งกล้อง
- ปุ่มปรับหมุนละเอียด (Tangent Screws): หมุนเล็งเป้าและปรับมุม
- หน้าจอ (เฉพาะรุ่นดิจิทัล): แสดงค่ามุม

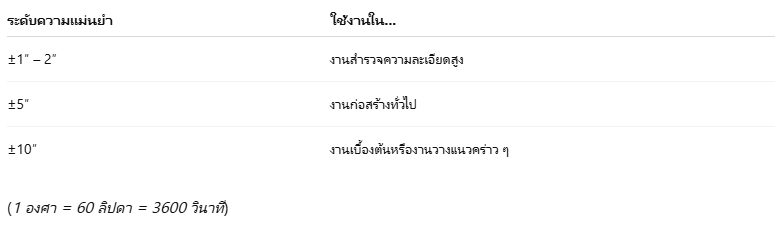

ความแม่นยำของกล้องวัดมุม
ตัวอย่างการใช้งานกล้องวัดมุม
- วางแนวรั้วหรือแนวอาคารให้ตรง
- ตรวจสอบความตั้งตรงของเสา
- วัดมุมของพื้นที่ลาดชัน
- ใช้เป็นจุดควบคุมในการสำรวจเชิงมุม
การใช้งานเบื้องต้น
- ตั้งขาตั้งกล้องให้มั่นคง
- วางกล้องบนฐาน และใช้ Plumb Bob หรือ เลเซอร์ตั้งกล้อง ให้อยู่ตรงกับจุดหลัก
- ปรับระดับกล้องด้วยฟองน้ำให้พอดี
- เล็งไปยังจุดเป้าหมาย แล้วอ่านค่ามุมราบและมุมดิ่ง
- บันทึกผลในสมุดภาคสนาม หรือถ่ายเข้าคอมพิวเตอร์ (ถ้าเป็นรุ่นดิจิทัล)
ข้อควรระวัง
- อย่าทำกล้องตกหรือกระแทกแรง ๆ
- ตั้งกล้องให้มั่นคงเสมอ
- ปิดเลนส์เมื่อเลิกใช้
- ตรวจสอบระดับฟองน้ำก่อนวัดทุกครั้ง
กล้องวัดมุมเป็นเครื่องมือสำคัญในงานสำรวจภาคสนาม ช่วยให้สามารถวัดมุมได้อย่างแม่นยำ ใช้งานง่าย มีทั้งรุ่นแสงและดิจิทัล เหมาะกับงานวางแนวอาคาร ถนน ระบบท่อ และอื่น ๆ
