การวาด Profile เส้นระดับจากค่ากล้องระดับ (Leveling Data)
การวาด Profile เส้นระดับจากค่ากล้องระดับ (Leveling Data) เป็นขั้นตอนสำคัญในการนำข้อมูลค่าระดับที่ได้จากภาคสนามมาแสดงในรูปแบบ “ภาพตัดตามแนวยาวของพื้นที่” เช่น ถนน คลอง หรือแนววางท่อ เพื่อใช้วิเคราะห์ความลาดเอียง หรือการตัดถม
ขั้นตอนการวาด Profile เส้นระดับ
1.
เตรียมข้อมูลค่าระดับจากกล้องระดับ
โดยทั่วไปจะประกอบด้วย:
- ระยะทางจากจุดเริ่มต้น (Station หรือ Chainage)
- ค่าระดับจริง (Elevation) ของแต่ละจุด
- ตำแหน่งที่อ่านด้วย Staff หรือจาก Total Station

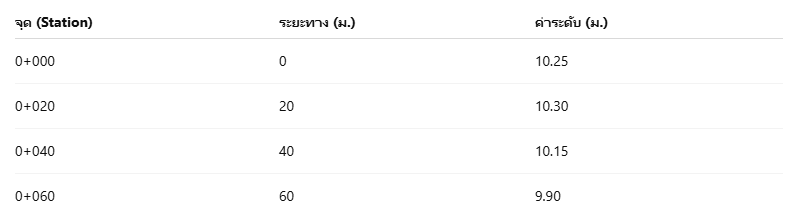

ตัวอย่างข้อมูล
2.
สร้างกระดาษกราฟ (หรือใช้ Excel / CAD)
- แนวนอน (X-axis): ระยะทาง → เช่น ทุก 10 หรือ 20 เมตร
- แนวตั้ง (Y-axis): ระดับความสูง → เช่น 1 ช่อง = 0.1 เมตร
Tip: อาจใช้ “อัตราขยายแนวดิ่ง” มากกว่าจริง 5-10 เท่า เพื่อให้มองเห็นความต่างระดับชัดเจนขึ้น
3.
ลงจุดค่าระดับตามแนวระยะทาง
- นำค่าระดับแต่ละจุด ไปลงตำแหน่งในแกน XY ตามระยะและความสูง
- ใช้สัญลักษณ์จุดเล็ก ๆ แล้วเชื่อมด้วยเส้น
4.
วาดเส้นระดับ (Existing Ground Profile)
- เชื่อมจุดทั้งหมดให้เป็นเส้นโค้งหรือเส้นตรงต่อเนื่อง
- แสดง “แนวระดับเดิมของพื้นที่” (เส้นโปรไฟล์)
5.
เพิ่มเส้นออกแบบ (ถ้ามี)
- เช่น เส้นระดับถนนที่ออกแบบไว้, แนวท่อ, พื้นคอนกรีต ฯลฯ
- วาดเส้นแสดงแนวตัดถมหรือโครงสร้างเทียบกับเส้นระดับเดิม
ประโยชน์ของการวาดโปรไฟล์
- วิเคราะห์ความลาดเอียงของพื้นที่
- หาความสูงต่ำในแนวถนนหรือคลอง
- วางแผนงานตัด-ถมดิน
- ตรวจสอบความเหมาะสมของแนวระดับก่อนก่อสร้าง
เครื่องมือที่ใช้ได้
- กระดาษกราฟ / ไม้บรรทัด / ดินสอ
- โปรแกรม Excel (สร้างกราฟ XY)
- โปรแกรม AutoCAD / Civil 3D / Land Development
