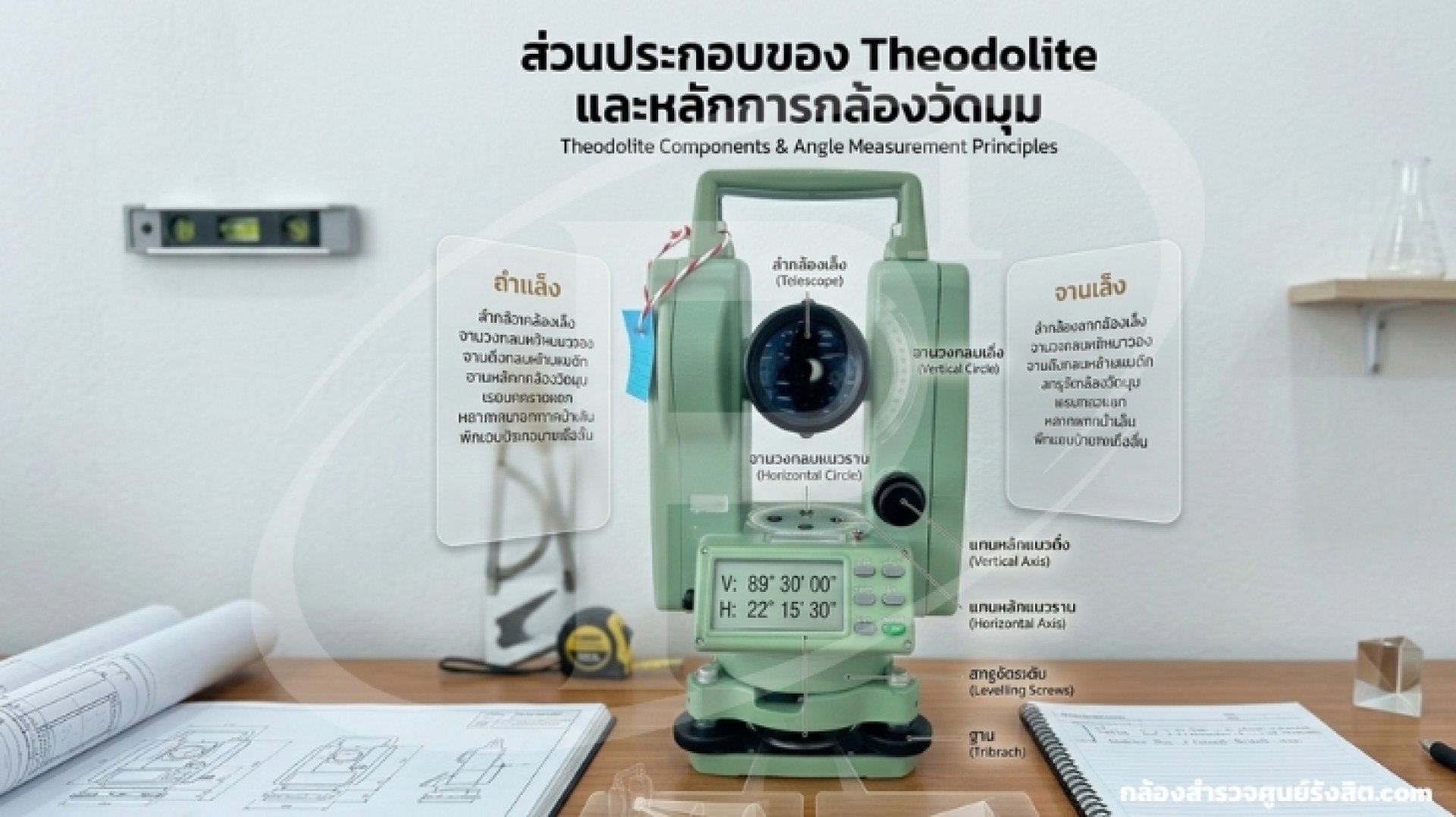

ส่วนประกอบของ Theodolite และหลักการกล้องวัดมุม

กล้องวัดมุม (Theodolite) เป็นเครื่องมือสำรวจที่ออกแบบมาเพื่อวัดมุมราบ (Horizontal Angle) และมุมดิ่ง (Vertical Angle) ด้วยความละเอียดสูง การเข้าใจส่วนประกอบและหลักการทำงานของแต่ละชิ้นส่วนช่วยให้ช่างสำรวจตั้งกล้อง อ่านค่า และประเมินคุณภาพงานได้อย่างถูกต้อง บทความนี้อธิบายโครงสร้างหลักของกล้องวัดมุมเชิงหลักการ พร้อมความสัมพันธ์เชิงเรขาคณิตของแกนต่าง ๆ ที่กำหนดความแม่นยำของการวัด

1. ระบบแกนหลักสามแกน (The Three Fundamental Axes)

หัวใจของกล้องวัดมุมคือความสัมพันธ์ของแกนสามแกนที่ต้องตั้งฉากกันตามทฤษฎี ได้แก่ แกนดิ่ง (Vertical Axis / Standing Axis) ซึ่งเป็นแกนหมุนของกล้องในแนวราบ, แกนราบหรือแกนเอียงกล้อง (Horizontal Axis / Trunnion Axis) ที่กล้องเล็ง (Telescope) หมุนขึ้นลงรอบแกนนี้ และแกนเล็ง (Line of Sight / Collimation Axis) ซึ่งเป็นแนวเส้นจากเส้นใยกากบาทผ่านศูนย์กลางเลนส์

เงื่อนไขทางเรขาคณิตในอุดมคติกำหนดว่า แกนเล็งต้องตั้งฉากกับแกนราบ และแกนราบต้องตั้งฉากกับแกนดิ่ง เมื่อแกนทั้งสามไม่ตั้งฉากกันสมบูรณ์จะเกิดความคลาดเคลื่อนเชิงระบบ (Systematic Error) เช่น Collimation Error และ Trunnion Axis Tilt มาตรฐาน ISO 17123-3 กำหนดวิธีตรวจสอบความแม่นยำเชิงมุมของกล้องวัดมุมในภาคสนามเพื่อประเมินค่าเหล่านี้

ข้อควรระวัง: ห้ามประเมินว่าแกนตั้งฉากกันเสมอเพียงเพราะกล้องใหม่ ควรตรวจสอบด้วยการวัดสองหน้ากล้อง (Two-Face Measurement) เป็นประจำ

2. วงจานวัดมุมและระบบอ่านค่า (Horizontal & Vertical Circles)

กล้องวัดมุมมีวงจานองศาสองชุด คือ วงจานราบ (Horizontal Circle) สำหรับวัดทิศทาง และวงจานดิ่ง (Vertical Circle) สำหรับวัดมุมก้ม-เงย ในกล้องแบบดิจิทัล (Digital Theodolite) การอ่านค่าใช้ตัวเข้ารหัสเชิงมุม (Angular Encoder) แบบ Absolute หรือ Incremental ส่วนกล้องแบบ Optical ใช้การอ่านผ่านไมโครสโคปและสเกลเวอร์เนียร์

ความละเอียดในการอ่านค่า (Reading Resolution) ของกล้องวัดมุมที่จำหน่ายโดยทั่วไปอยู่ในช่วงประมาณ 1 พิลิปดา (1″) ถึง 20″ ขึ้นอยู่กับรุ่นและระดับงาน โดยรุ่นงานก่อสร้างทั่วไปมักอยู่ที่ 2″–7″ ความสัมพันธ์ระหว่างความคลาดเคลื่อนเชิงมุมกับความคลาดเคลื่อนเชิงตำแหน่งที่ระยะหนึ่งคำนวณได้จาก:

e = D × (θ″ / 206265)

โดย e คือความคลาดเคลื่อนเชิงตำแหน่ง, D คือระยะเล็ง และ θ″ คือความคลาดเคลื่อนเชิงมุมเป็นพิลิปดา (ค่า 206265 คือจำนวนพิลิปดาในหนึ่งเรเดียน) ตัวอย่างเช่น ความคลาดเคลื่อน 5″ ที่ระยะ 100 เมตร จะทำให้ตำแหน่งคลาดไปราว 2.4 มิลลิเมตร

ข้อควรระวัง: ความละเอียดในการแสดงผล (Display) ไม่เท่ากับความแม่นยำจริง (Accuracy) ควรอ้างอิงค่าความเบี่ยงเบนมาตรฐานของมุมที่ผู้ผลิตระบุ

3. ระบบปรับระดับและการตั้งศูนย์ (Leveling & Centering System)

ส่วนฐานของกล้องประกอบด้วยฐานสามขา (Tribrach) ควงปรับระดับสามตัว (Foot Screws) หลอดระดับฟองกลม (Circular Level) และหลอดระดับฟองยาว (Plate Level) สำหรับปรับให้แกนดิ่งอยู่ในแนวดิ่งจริง ระบบตั้งศูนย์เหนือหมุดใช้ลูกดิ่งแสง (Optical Plummet) หรือเลเซอร์ (Laser Plummet) เพื่อให้ศูนย์กลางแกนดิ่งตรงกับหมุดควบคุม

ขั้นตอนหลักคือ ปรับฟองกลมด้วยการยืด-หดขากล้อง จากนั้นปรับฟองยาวด้วยควงปรับระดับสามตัว แล้วเลื่อนกล้องบนแป้นเพื่อตั้งศูนย์ ทำซ้ำจนทั้งระดับและศูนย์ถูกต้องพร้อมกัน ความคลาดเคลื่อนของการตั้งศูนย์ส่งผลโดยตรงต่อมุมราบ โดยเฉพาะเมื่อเล็งเป้าที่ระยะใกล้

ข้อควรระวัง: หากหลอดระดับฟองยาวคลาดเคลื่อน การปรับระดับจะผิดทั้งหมด ควรตรวจสอบและสอบเทียบหลอดระดับเป็นระยะ

4. กล้องเล็งและระบบโฟกัส (Telescope & Optics)

กล้องเล็งประกอบด้วยเลนส์วัตถุ (Objective Lens) เลนส์ตา (Eyepiece) และแผ่นเส้นใยกากบาท (Reticle/Cross-hair) กำลังขยาย (Magnification) ของกล้องวัดมุมทั่วไปอยู่ในช่วงประมาณ 26× ถึง 30× การปรับโฟกัสมีสองขั้นตอนคือ ปรับเส้นใยกากบาทให้คมที่เลนส์ตา แล้วจึงปรับโฟกัสภาพวัตถุ เพื่อขจัดความคลาดของภาพซ้อน (Parallax)

ข้อควรระวัง: หากไม่ขจัด Parallax ตำแหน่งเส้นใยกากบาทจะเลื่อนตามการขยับสายตา ทำให้อ่านค่ามุมผิดพลาดโดยไม่รู้ตัว
